Весьма усиленный тип изоляции труб

ВУС изоляция – высокоэффективный способ защитить стальные трубы от коррозии, в том числе электрохимической и от воздействия атмосферы. Антикоррозийная изоляция труб обеспечивает долгий срок службы нефтегазопродуктопровода.

Трубы с ВУС изоляцией используются при прокладке водопровода (в том числе магистрального), нефтегазопродуктопровода и канализации.

В отличие от усиленной изоляции (УС), ВУС изоляция для труб имеет больший по толщине слой изоляционного материала. Подобная антикоррозийная обработка труб позволяет использовать такие их в агрессивных почвах.

Изоляционная система Полилен представляет собой антикоррозийную систему защиты трубопроводов, состоящую из трехслойного защитного покрытия: праймер НК-50, внутренняя лента «Полилен 40-ЛИ-63» и наружная изоляция труб «Полилен 40-ОБ-63». Нанесенная особым способом на очищенную поверхность нефтегазпродуктопровода представляет собой так называемый «барьерный» тип изоляции. Каждый слой выполняет свою функциональную задачу: праймер предотвращает доступ влаги и формирует надежное сцепление с внутренней полиэтиленовой лентой, внутренняя изоляционная лента «Полилен 40-ЛИ-63» предназначена для изоляции праймированной поверхности стальных труб с целью защиты от коррозии, а наружная обертка «Полилен 40-ОБ-63» защищает антикоррозийный барьер «праймер+внутренняя лента» от механических повреждений. А теплоизоляция для труб в основном применяется с целью уменьшения теплопотерь в отопительных системах. Так антикоррозийное покрытие стальных труб увеличивает их срок полезного использование на десятки лет.

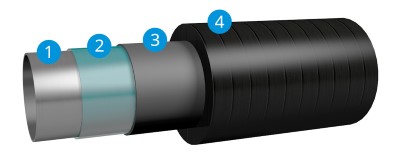

1 – стальная труба
2 – праймер НК-50
3 – внутренняя лента «Полилен 40-ЛИ-63» (ТУ 2245-003-01297859-99)
4 – наружная обертка «Полилен 40-ОБ-63» (ТУ 2245-004-01297859-99)

Антикоррозийная изоляция металлических труб на основе ленты «Полилен» производства ООО «Завод теплоизоляции труб» включена в ГОСТ Р 51164-98, конструкция №9 (УС-усиленная изоляция), а также в ГОСТ Р 9.602-2005, конструкция №4 (ВУС- весьма усиленная изоляция стальных труб).

Разработаны собственные ТУ 24.20.13.190-001-86994116-2017 «Трубы стальные с наружным антикоррозийным ленточно-полиэтиленовым полимерным покрытием». Купить теплоизоляцию для труб данного типа можно в нашей компании.

Вся производимая продукция сертифицирована:

  • Сертификат соответствия «Наружная антикоррозийная полиэтиленовая изоляция труб усиленного и весьма усиленного типа для защиты нефтегазпродуктопроводов, диаметром 57-820 мм. ГОСТ 51164-98, ГОСТ 9.602-2005. Серийный выпуск.» №2247168 от 24.01.2017г.
  • Сертификат соответствия «Трубы стальные с наружным антикоррозийным ленточно-полиэтиленовым полимерным покрытием, торговая марка «Завод теплоизоляции труб». ТУ 24.20.13.190-001-86994116-2017. Серийный выпуск.» №0014077 от 23.01.2017г.

Материал Описание Назначение Характеристики
Праймер НК-50 Каучуково-смоляная наполненная композиция, растворенная в бензине. Наносится на подготовленную (очищенную) поверхность трубопровода с целью:
— предотвращения доступа влаги к поверхности трубы;
— формирования надежного сцепления с внутренней полиэтиленовой лентой.
толщина нанесения слоя праймера (в сухом состоянии) 0,05-0,076 мм.;
время высыхания 10-15 минут.
Внутренняя лента ПОЛИЛЕН Четырехслойная лента (полиэтиленовая основа + 1-й переходный слой + 2-й переходный слой + бутилкаучуковый адгезивный слой). Предназначена для изоляции праймированной поверхности стальных труб с целью защиты их от коррозии. общая толщина – до 0,63 мм (толщина основы 0,33 мм, толщина адгезива 0,3 мм);

адгезия к праймированной металлической поверхности при +20 °С более 25 Н/см (или 2,5 кГ/см);

адгезия в нахлесте (к обратной стороне) при +20 °С более 7 Н/см (или 0,7 кГ/см);

температура эксплуатации покрытия от -60 °С до +60 °С.
Наружная обертка ПОЛИЛЕН-ОБ Четырехслойная полиэтиленовая лента.  Отличается от внутренней ленты тем, что увеличена толщина основы и уменьшена толщина адгезива. Основная задача обертки — защищать антикоррозионный барьер  «праймер + внутренняя лента»  от механических повреждений, вызванных сдвигом грунтов. общая толщина – 0,63 мм (толщина основы 0,53 мм, толщина адгезива 0,1 мм);

адгезия к основе (к обратной стороне ленты) при +20 °С более 5 Н/см (или 0,5 кГ/см).

Изоляция ВУС имеет следующие преимущества:

  • Подходит как для подземной, так и подводной прокладки труб. Полиэтилен придает изоляционному слою прочность и водонепроницаемость.
  • Высокая устойчивость к механическим воздействиям. Изоляционное покрытие состоит из 2 или 3 слоев экструдированного полиэтилена, общей толщиной не менее 5 миллиметров.
  • Высокий срок безаварийной эксплуатации труб. От 40 до 50 лет. А также расширенные возможности эксплуатации и предотвращение некоторых аварийных ситуаций за счет высокой адгезии к поверхности трубы не менее 35 Н/см. Изоляция надежно крепится к трубе в любом положении.
  • Высокая устойчивость к температурным колебаниям. Не теряет своих свойств от -50°С до +60°С.
  • Возможность увеличить количество изоляционных слоев. Это повысит изоляционные качества трубы и повысит ее прочность.
Сделать заказ на антикоррозийное покрытие труб и вус изоляцию в Челябинске, Екатеринбурге, Кургане, Сургуте, Тюмени можно по электронной почте ppm_i@mail.ru или позвонить по телефонам +7 (351) 220-06-19, +7 (351) 218-48-47.
